Фильтровентиляционные установки (ФВУ)

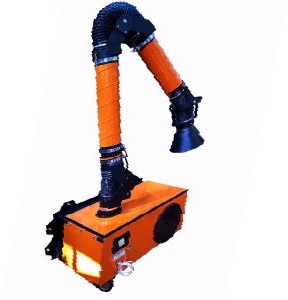

Фильтровентиляционное устройство, оснащено четырьмя колесами, два из них оборудованы тормозами. Предназначена для очистки загрязненного наружного воздуха от вредных примесей, сухой пыли и различных видов дыма, возникающих при сварке, металлообработке, шлифовальных работ и прочих процессов. Комплектуется такая установка одним или двумя Поворотно-вытяжными устройствами (ПВУ).

Фильтровентиляционная установка состоит из каркаса- профильной трубы 30х30х2. Каркас обшит стальными листами ,толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Установка оборудована металлическим фильтром грубой очистки и картриджным фильтром (патронного типа), система очистки сжатого воздуха . Доступ к фильтру осуществляется через герметичный люк, расположенный в правой стенке установки. Центробежный вентилятор установлен на виброизоляторах и расположен в корпусе установки. Электрическая часть управления расположена на лицевой панели ФВУ.

Принцип работы:

Загрязненный воздух проходит через воронку ПВУ, проходя через фильтр грубой очистки, который выполняет роль искрогасителя, где задерживаются более крупные частицы и попадает на сменный картриджный фильтр очистки, где задерживаются частицы сварочного дыма и аэрозоля. По желанию можно заказать третью ступень фильтрации-угольный фильтр, для устранения паечных дымов и различных запахов. Расположен фильтр непосредственно после поворотно-вытяжного устройства, перед центробежным вентилятором. Сжатый воздух подводится из цеховой магистрали через влагомаслоотделитель в ресивер, встроенный в установку, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу ФВУ. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме.Очищенный воздух проходит через вентилятор и попадает обратно в помещение. Высокая износостойкость фильтра.

***По желанию заказчика можно изменить напряжение питания на однофазное: 1Ф,220В

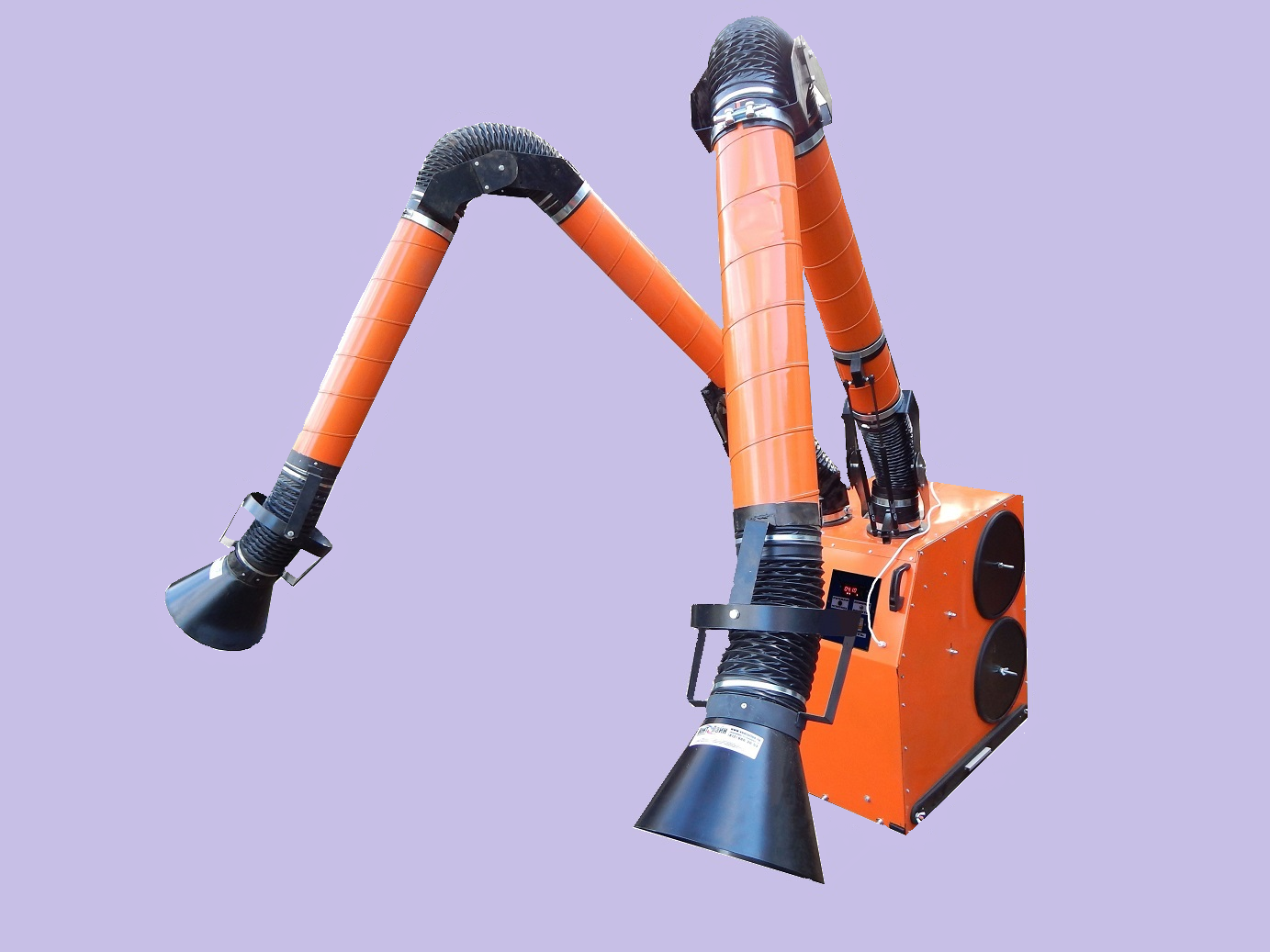

Фильтровентиляционное устройство,оснащено четырьмя колесами, два из них оборудованы тормозами. Предназначена для очистки загрязненного наружного воздуха от вредных примесей, сухой пыли и различных видов дыма, возникающих при сварке, металлообработке, шлифовальных работ и прочих процессов.  Комплектуется такая установка одним или двумя Поворотно-вытяжными устройствами (ПВУ).

Для более прочной конструкции, фильтровентиляционная установка состоит из каркаса- профильной трубы 30х30х2. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Установка оборудована металлическим фильтром грубой очистки и картриджным фильтром (патронного типа) и системой очистки фильтра с помощью сжатого воздуха . Доступ к фильтру осуществляется через герметичный люк, расположенный в торцевой стенке установки. Центробежный вентилятор, установлен на виброизоляторах и расположен в корпусе установки. Электрическая часть управления расположена на лицевой панели ФВУ.

Принцип работы:

Загрязненный воздух проходит через воронку ПВУ, проходя через фильтр грубой очистки, который выполняет роль искрогасителя, где задерживаются более крупные частицы  и попадает на сменный картриджный фильтр очистки, где задерживаются частицы сварочного дыма и аэрозоля. По желанию можно заказать третью ступень фильтрации-угольный фильтр-для устранения паечных дымов и различных запахов. Расположен фильтр непосредственно после поворотно-вытяжного устройства, перед центробежным вентилятором. ФВУ оборудована системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится от встроенного в установку  компрессора через влагомаслоотделитель в ресивер, далее из ресивера  попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу фильтровентиляционной установке. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Очищенный воздух проходит через вентилятор и попадает обратно в помещение. Высокая износостойкость фильтра.

***По желанию заказчика можно изменить напряжение питания на однофазное: 1Ф, 220В

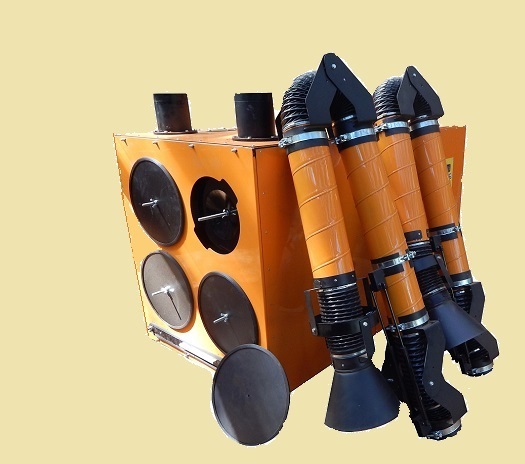

Фильтровентиляционное оборудование, оснащено четырьмя колесами, два из них оборудованы тормозами. Предназначена для очистки загрязненного наружного воздуха от вредных примесей, сухой пыли и различных видов дыма, возникающих при сварке, металлообработке, шлифовальных работ и прочих процессов. Комплектуется такая установка  двумя Поворотно-вытяжными устройствами (ПВУ) и соответствующей мощности вентилятором.

Для более прочной конструкции, фильтровентиляционная установка состоит из каркаса- профильной трубы 30х30х2. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Установка оборудована металлическим фильтром грубой очистки и картриджным фильтром (патронного типа)  система очистки с помощью сжатого воздуха. Доступ к фильтру осуществляется через герметичный люк, расположенный в правой стенке установки. Центробежный вентилятор, установлен на виброизоляторах и расположен в корпусе установки. Электрическая часть управления расположена на лицевой панели ФВУ.

Принцип работы:

Загрязненный воздух проходит через воронку ПВУ, проходя через фильтр грубой очистки, который выполняет роль искрогасителя, где задерживаются более крупные частицы и попадает на сменный картриджный фильтр очистки, где задерживаются частицы сварочного дыма и аэрозоля. По желанию можно заказать третью ступень фильтрации-угольный фильтр-для устранения паечных дымов и различных запахов. Расположен фильтр непосредственно после поворотно-вытяжного устройства, перед центробежным вентилятором. Сжатый воздух подводится из цеховой магистрали через влагомаслоотделитель в ресивер, встроенный в установку, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу фильтровентиляционной установке. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Очищенный воздух проходит через вентилятор и попадает обратно в помещение. Высокая износостойкость фильтра.

***По желанию заказчика можно изменить напряжение питания на однофазное: 1Ф, 220В

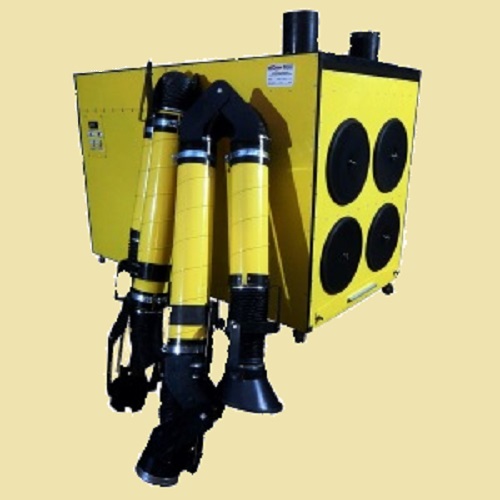

Фильтровентиляционная установка-мобильна, оснащена четырьмя колесами, два из них оборудованы тормозами. Предназначена для очистки загрязненного наружного воздуха от вредных примесей, сухой пыли и различных видов дыма, возникающих при сварке, металлообработке, шлифовальных работ и прочих процессов. Комплектуется такая установка двумя Поворотно-вытяжными устройствами (ПВУ) и соответствующей мощности вентилятором.

Для более прочной конструкции, фильтровентиляционная установка состоит из каркаса- профильной трубы 30х30х2. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Фильтровентиляционное устройство оборудовано металлическим фильтром грубой очистки и картриджным фильтром (патронного типа) и системой очистки фильтра с помощью сжатого воздуха. Доступ к фильтру осуществляется через герметичный люк, расположенный в торцевой стенке установки. Центробежный вентилятор, установлен на виброизоляторах и расположен в корпусе установки. Электрическая часть управления расположена на лицевой панели фильтровентиляционной установке.

Принцип работы:

Загрязненный воздух проходит через воронку ПВУ, проходя через фильтр грубой очистки, который выполняет роль искрогасителя, где задерживаются более крупные частицы  и попадает на сменный картриджный фильтр очистки, где задерживаются частицы сварочного дыма и аэрозоля. По желанию можно заказать третью ступень фильтрации-угольный фильтр-для устранения паечных дымов и различных запахов. Расположен фильтр непосредственно после поворотно-вытяжного устройства, перед центробежным вентилятором. ФВУ оборудована системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится от встроенного в установку  компрессора через влагомаслоотделитель в ресивер, далее из ресивера  попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу ФВУ. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Очищенный воздух проходит через вентилятор и попадает обратно в помещение.Высокая износостойкость фильтра.

***По желанию заказчика можно изменить напряжение питания на однофазное: 1Ф, 220В

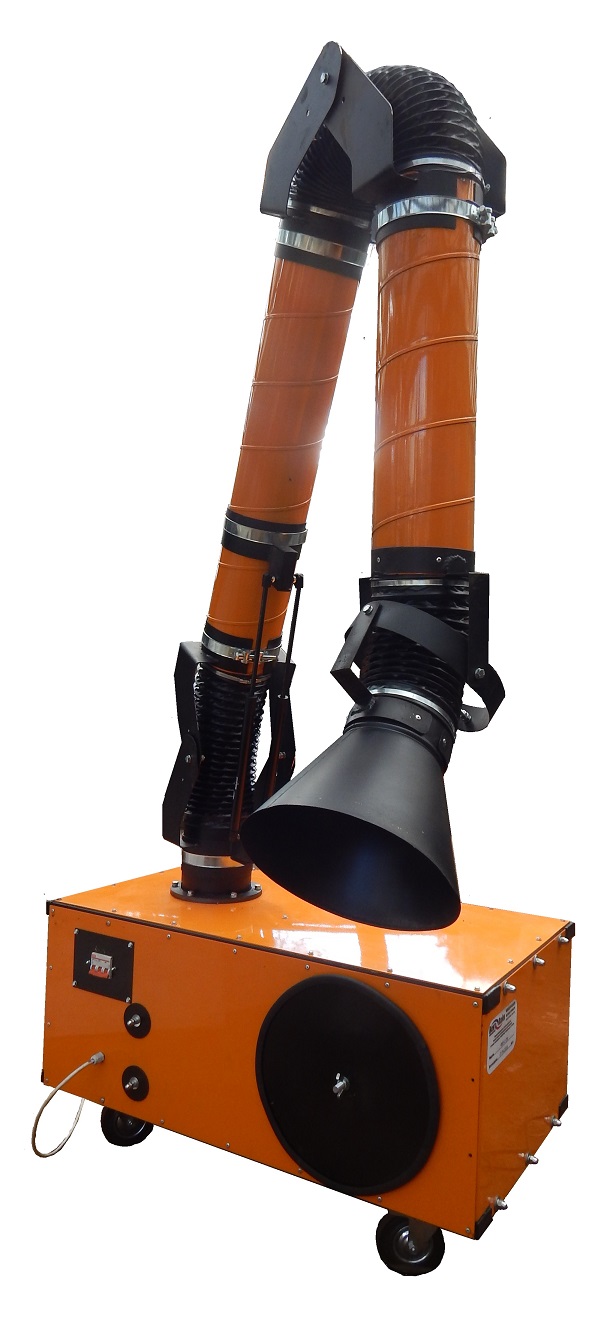

Фильтровентиляционная установка-мобильна, оснащена четырьмя колесами, два из них оборудованы тормозами. Предназначена для очистки загрязненного наружного воздуха от вредных примесей, сухой пыли и различных видов дыма, возникающих при сварке, металлообработке, шлифовальных работ и прочих процессов. Комплектуется такая установка двумя Поворотно-вытяжными устройствами (ПВУ). Отличительной особенностью этого аппарата является повышенная мощность радиального вентилятора. Такая мера вполне оправдана, когда необходимо фильтровать воздух в больших объемах.

Установка состоит из каркаса, выполненного из профильной трубы 40х40х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Установка оборудована металлическим фильтром грубой очистки и картриджным фильтром (патронного типа) и системой очистки фильтра с помощью сжатого воздуха. Доступ к фильтру осуществляется через герметичный люк, расположенный в правой стенке установки. Центробежный вентилятор, установлен на виброизоляторах и расположен в корпусе установки. Электрическая часть управления расположена на лицевой панели фильтровентиляционной установке.

Принцип работы:

Загрязненный воздух проходит через воронку ПВУ, проходя через фильтр грубой очистки, который выполняет роль искрогасителя, где задерживаются более крупные частицы и попадает на сменный картриджный фильтр очистки, где задерживаются частицы сварочного дыма и аэрозоля. По желанию можно заказать третью ступень фильтрации-угольный фильтр-для устранения паечных дымов и различных запахов. Расположен фильтр непосредственно после поворотно-вытяжного устройства, перед центробежным вентилятором. Сжатый воздух подводится из цеховой магистрали через влагомаслоотделитель в ресивер, встроенный в установку, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу фильтровентиляционной установке. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Очищенный воздух проходит через вентилятор и попадает обратно в помещение. Высокая износостойкость фильтра.

***По желанию заказчика можно изменить напряжение питания на однофазное: 1Ф, 220В

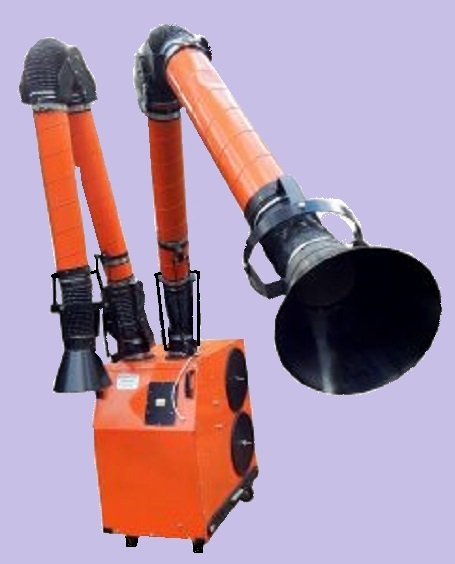

Фильтровентиляционная установка - мобильна, оснащена четырьмя колесами, два из них оборудованы тормозами. Предназначена для очистки загрязненного наружного воздуха от вредных примесей, сухой пыли и различных видов дыма, возникающих при сварке, металлообработке, шлифовальных работ и прочих процессов. Комплектуется такая установка двумя Поворотно-вытяжными устройствами (ПВУ). Отличительной особенностью этого аппарата является повышенная мощность радиального вентилятора. Такая мера вполне оправдана, когда необходимо фильтровать воздух в больших объемах.

Установка состоит из каркаса, выполненного из профильной трубы 40х40х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Фильтровентиляционное устройство оборудовано металлическим фильтром грубой очистки и картриджным фильтром (патронного типа) и системой очистки фильтра с помощью сжатого воздуха. Доступ к фильтру осуществляется через герметичный люк, расположенный в правой стенке установки. Центробежный вентилятор, установлен на виброизоляторах и расположен в корпусе установки. Электрическая часть управления расположена на лицевой панели фильтровентиляционной установке.

Принцип работы:

Загрязненный воздух проходит через воронку ПВУ, проходя через фильтр грубой очистки, который выполняет роль искрогасителя, где задерживаются более крупные частицы и попадает на сменный картриджный фильтр очистки, где задерживаются частицы сварочного дыма и аэрозоля. По желанию можно заказать третью ступень фильтрации-угольный фильтр-для устранения паечных дымов и различных запахов. Расположен фильтр непосредственно после поворотно-вытяжного устройства, перед центробежным вентилятором. Фильтровентиляционное устройство оборудована системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится от встроенного в установку компрессора через влагомаслоотделитель  в ресивер, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу фильтровентиляционного оборудования. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Очищенный воздух проходит через вентилятор и попадает обратно в помещение. Высокая износостойкость фильтра.

***По желанию заказчика можно изменить напряжение питания на однофазное: 1Ф, 220В

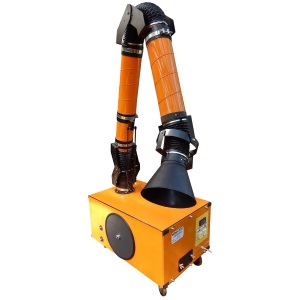

Система очистки: фильтра с помощью сжатого воздуха. Сжатый воздух подводится от цеховой магистрали через влагомаслоотделитель в ресивер, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром, осыпаются в поддон, расположенный в самом низу ФВУ. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру осуществляется через герметичные люки, расположенные в левой стенке установки.

Необходимое разряжение воздуха создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе установки.

Центробежный вентилятор оборудован: алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования, а также уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБА.

Органы управления электрической частью ФВУ расположены на её лицевой панели.

Фильтровентиляционная установка крепится к стене с помощью четырех кронштейнов, установленных на задней стенке изделия.
